Light pipes for front panel installation for snap-in and screw mounting

Light pipes or -conductors for front panel-mounting usually have lateral fixing lugs and are therefore designed for press-fit fastening. Those types are the most economic solution in terms of price per unit, but require very precise drilling or even reaming in order to ensure a secure hold in the front panel or to achieve a higher degree of IP protection.

With our new light pipes, developed on the basis of well-proven indicator displays, the mounting could be significantly improved. In addition possible tolerances of the mounting holes are compensated.

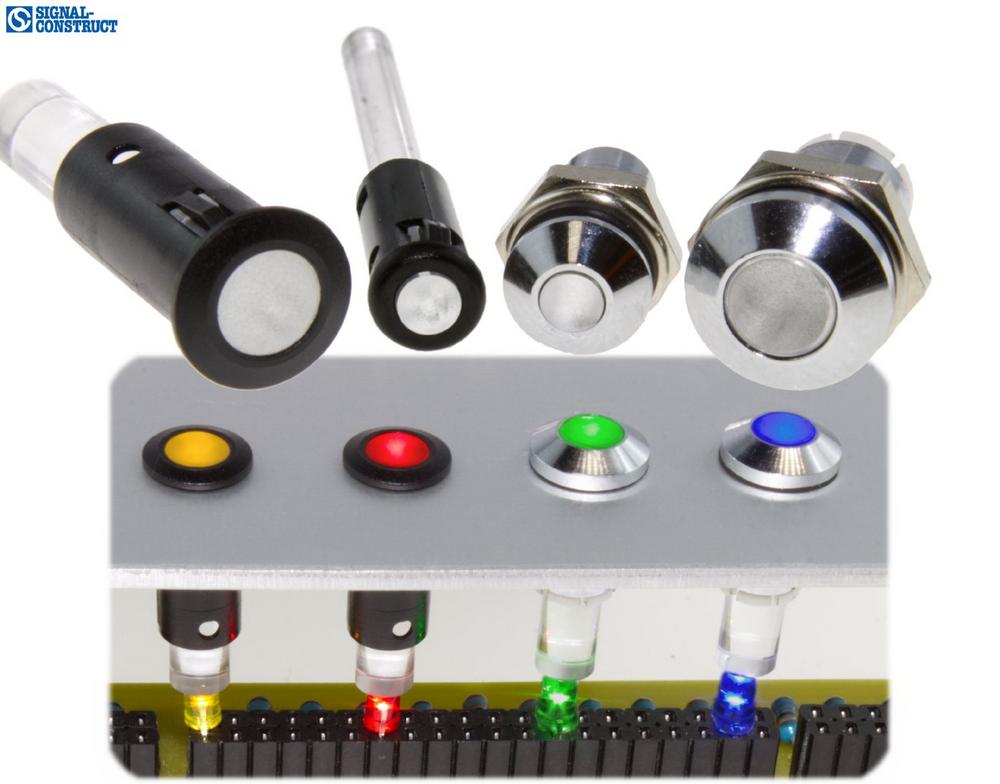

Currently there are 2 sizes available with plastic housings for snap-in mounting or metal housings for screw mounting for IP67 applications. The installation Ø is 6 mm in connection with 3 mm light guide, and 7 mm and 8 mm for 5 mm light guide.

In addition, different types of finishing of the housing, especially the chromium plated metal housings, complement the respective design of the final product. With all sizes, lengths of light pipes from 10 to 42 mm are available, in PMMA as well as in a UL94-V0 material.

Über die Signal-Construct elektro-optische Anzeigen und Systeme GmbH

Signal-Construct has been an innovative owner-managed family company with a focus on the development and manufacture of opto-electronic parts and components for more than 40 years.
The wide range of products offers high-quality, customer-oriented and sustainable solutions for a wide range of applications, whereby a profound know-how is available due to a deliberately high level of vertical integration.
The focus is on illuminations for controls and indicator lights in the industrial and aviation sector, reading lights for rail vehicles as spots or with flexible metal tubing, LED spots for accent lighting, and status indicators for front and PCB installation.
The production program is supplemented by standard and customer-specific light guide components and an area of LED processing, in which the processing of THT-Visible as well as IR and photodiodes or the reworking into SMT-processable components is possible.

<strong>Signal-Construct. LED Technology Made in Germany. Since 1978.
